Описание

• Диапазон: EasyPact

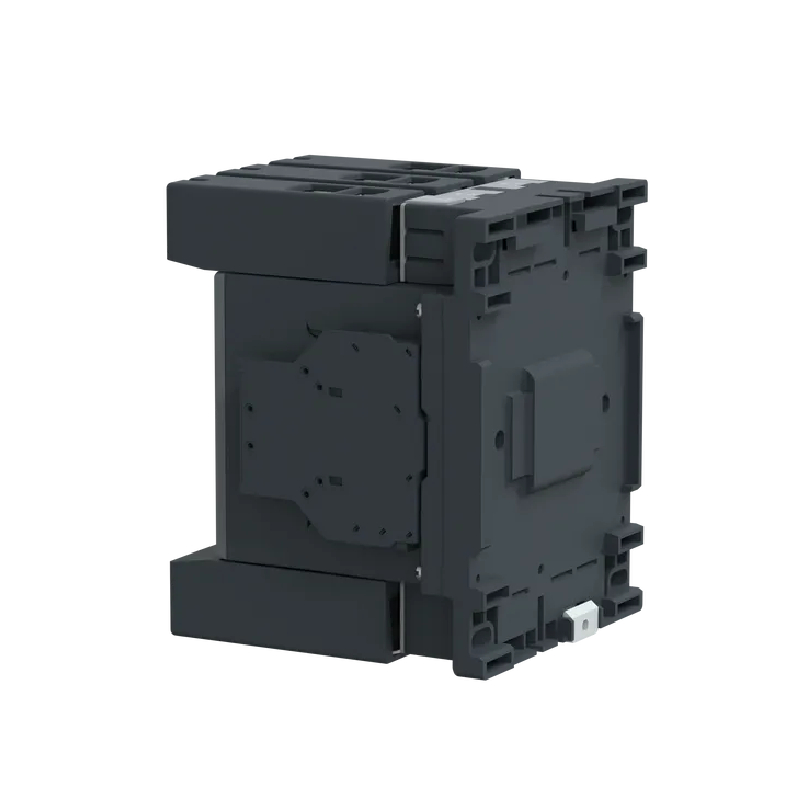

• Наименование изделия: EasyPact TVS
• Тип устройства или его аксессуаров: Контактор
• Краткое название устройства: LC1E
• Применение контактора: Управление электродвигателем/Активная нагрузка
• Категория применения: AC-1/AC-3
• Описание полюсов: 3P
• Конфигурация контактов полюса: 3 Н.О.
• [Ue] номинальное рабочее напряжение: <= 690 V переменный ток 50/60 Гц для силовая цепь
• [Icw] номинальный кратковременно допустимый ток: 160 А (<= 55 °C) переменный ток AC-3 для силовая цепь <= 440 V / 200 А (<= 55 °C) переменный ток AC-1 для силовая цепь <= 440 V
• Мощность (кВт) 380/415 В AC3: 75
• Тип цепи управления: Пер. ток 50 Гц
• Напряжение цепи управления: 220 V пер. ток 50 Hz
• Высота: 158 мм
• Ширина: 120 мм
• Глубина: 132 мм
• Масса продукта: 2,3 кг

Серия Easy Pact TVS – это расширенная гибкость, оптимальный баланс рабочих характеристик, удобство выбора, приобретения и хранения. Используется для управления и защиты электродвигателей в стандартных видах применения и включает в себя промежуточные реле, контакторы, автоматические выключатели и тепловые реле перегрузки.

Промежуточные реле: на выбор три комбинации типов контактов – 2 НО/2 НЗ, 3 НО/1 НЗ, 4 НО.

Контакторы на токи от 6 до 630 А:

• 3 полюса;
• мощность от 2,2 до 335 кВт (AC3/400 В);
• управление переменным током;
• встроенные вспомогательные контакты.

Автоматические выключатели защиты двигателя:

• ширина 44,5 мм;
• один размер для мощности от 0,37 до 15 кВт;
• отключающая способность Icu до 100 кА.

Тепловые реле перегрузки:

• класс 10 A;
• соответствуют требованиям директивы RoHS;
• возможность монтажа непосредственно под контактором.
