Описание

Автоматические выключатели DEKraft ВА-101 защищают электрические цепи (розеточные и осветительные линии) от токов перегрузки и короткого замыкания, применяются во вводно-распределительных щитах жилых и административных зданий, и в промышленности.

Принцип действия ВА: при перегрузках в защищаемой цепи протекающий через аппарат ток нагревает биметаллическую пластину, нагреваясь пластина изгибается и толкает рычаг, воздействующий на механизм свободного расцепления, при коротком замыкании в защищаемой цепи многократно возрастает ток, параллельно возрастает ток, проходящий через электромагнитную катушку автоматического выключателя, магнитное поле повышается и  перемещает сердечник, воздействующий на рычаг свободного расцепления, подвижный контакт отходит от неподвижного, и аппарат разрывает цепь.

Технические характеристики:

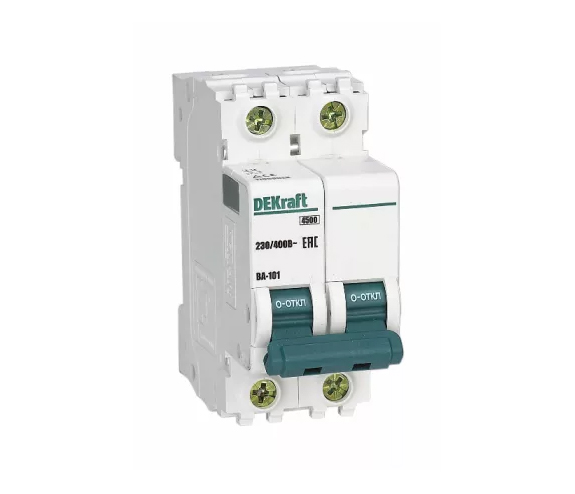

Модульный автоматический выключатель (автомат)

Глубина установочная (встраив.): 72мм

Номинальный ток: 63А

Характеристика срабатывания (кривая тока): С

Количество полюсов: 2

Номинальная отключающая способность: 4.5 кА
